  • FZW32-12系列户外高压隔离真空负荷开关
  • 所属类别:产品 > 户内外高压负荷开关
  •       全国免费热线:
    400-820-7720
  •       电话:021-67752215
  • 分享:

一、概述


户外高压真空负荷开关是由隔离闸刀、真空灭弧室及操作机构等部件组成。采用真空灭弧室原理,具有灭弧能力强,性能可靠,寿命长,体积小,无爆炸危险,不污染等优点。配套相应的真空负荷开关可用于电力、冶金、矿山、化工等部门的输配电系统中,作控制设备用,特别适合需频繁操作的场所。

二、使用环境条件


周围空气温度:上限+4 0℃ 下限-30℃, 日温差不超过32K;
海拔不超过2000m;
风压不超过700Pa(相当于风速34s);
空气污秽程度:按GB5585之4.2条中规定的Ⅳ级;
地震烈度不超过8度;
覆冰厚度不超过10mm。

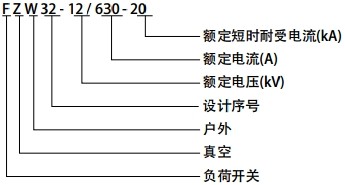

三、型号及含义


四、主要技术参数




序号
项目
单位
参数
1
额定电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定有功负载开断电流
A
630
5
额定闭环开断电流
A
630
6
5%额定有功负载开断电流
A
31.5
7
额定电缆充电开断电流
A
10
8
额定空载变压器开断容量
KVA
1600
9
额定开断电容器组电流
A
100
10
1min工频耐受电压:真空断口、相间、相对地/隔离断口
KV
42/48
11
雷电冲击耐受电压:相间、相对地/隔离断口
KV
75/85
12
额定短时耐受电流(热稳定)
KA
20
13
额定短路持续时间
S
4
14
额定峰值耐受电流(动稳定)
KA
50
15
额定短路关合电流
KA
50
16
机械寿命
10000
17
真空灭弧触头允许磨损厚度
mm
1
18
手动操作力矩
N.m
≤200
19
负荷开关真空灭弧室装配调整
触头开距
mm
5±1
平均分闸速度
m/s
1.1±0.2
三相分闸不同期
ms
<5
三相合闸不同期
ms
<2
带电体之间及相对地距离
mm
>200
主回路电阻
μΩ
≤150

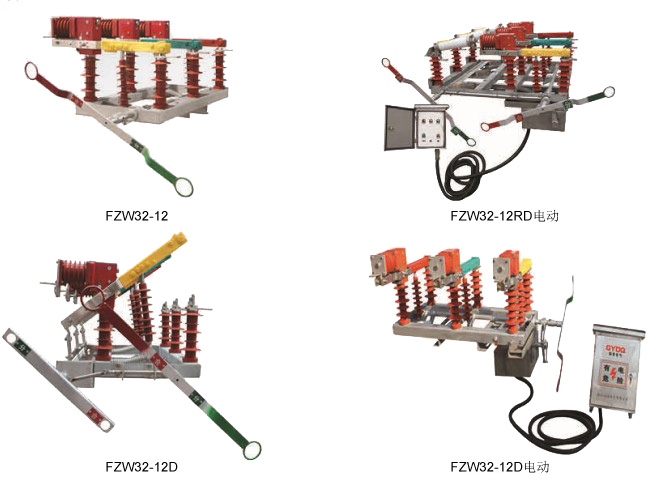

五、产品主体机构图
